F-18-CHAIN CASE & STAND

HeroXTREME 200S FF BS-VI OBD II(Jul,2023) · 10 parts

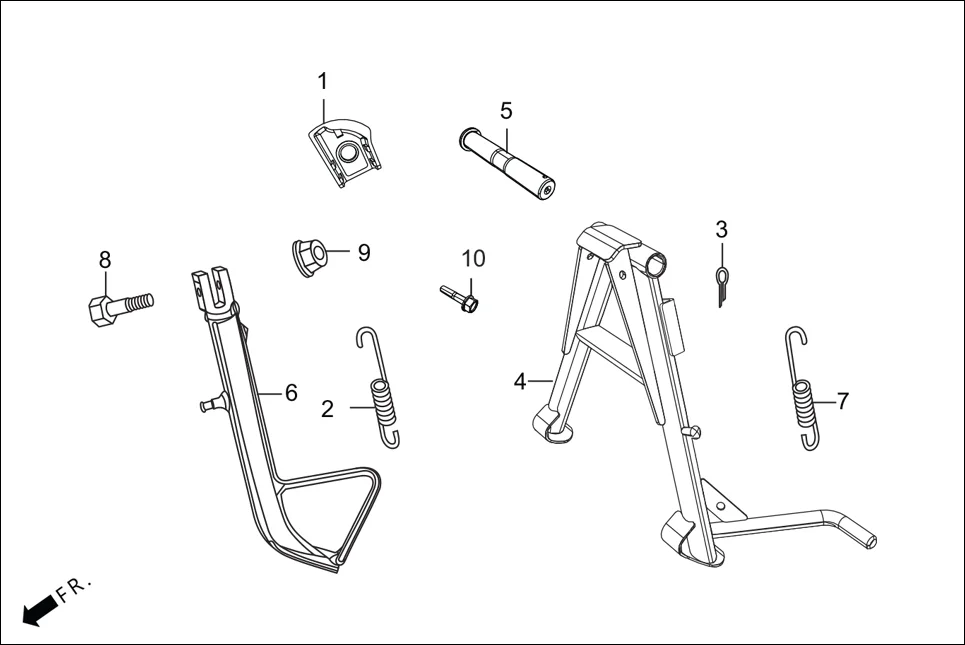

F-18 CHAIN CASE & STAND assembly diagram for Hero XTREME 200S FF BS-VI OBD II(Jul,2023)

Parts in This Assembly (10)

Ref #Part NumberDescriptionQty
135130-AAB-000MAGNET HOLDER ASSY.1
295014-72102SPRING, SIDE STAND1
394201-30300PIN, SPLIT 3 X 30MM1
450500-ACN-000STAND COMP. MAIN1
550526-KCT-690SHAFT, MAIN STAND PIVOT1
650530-KVE-900BAR COMP., SIDE STAND1
795014-71702SPRING G MAIN STAND1
890107-AAB-000SCREW SIDE STAND PIVOT1
990304-KFN-850NUT U 10 MM1
1095701-08045-00BOLT, FLANGE 8 X451
