F-21-VX-BATTERY

HeroDuet (Sep, 2015) · 9 parts

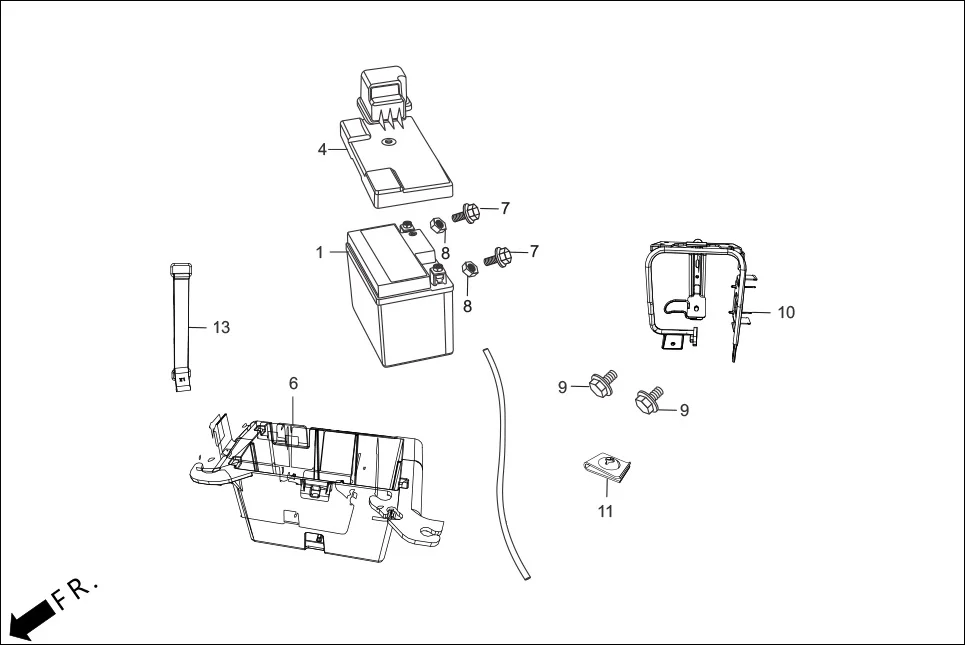

F-21-VX BATTERY assembly diagram for Hero Duet (Sep, 2015)

Parts in This Assembly (9)

Ref #Part NumberDescriptionQty
131500-KRP-801BATTERY ASSY1
432412-AAW-001COV. BAT TERMINAL1
650380-AAW-000BATTERY BOX1
790122-KVT-941BOLT BATTERY TERMINAL2
890306-KVT-941NUT BATTERY TERMINAL2
995701-06012-00BOLT, FLANGE, 6X122
1050330-AAY-000TRAY COMP BATTERY1
1190344-AAY-000NUT CLIP 5 MM1
1350327-AAW-000BAND BATTERY1
