F-8-SE-BODY COVER

HeroXOOM 110CC OBD2(Aug.,2025) · 22 parts

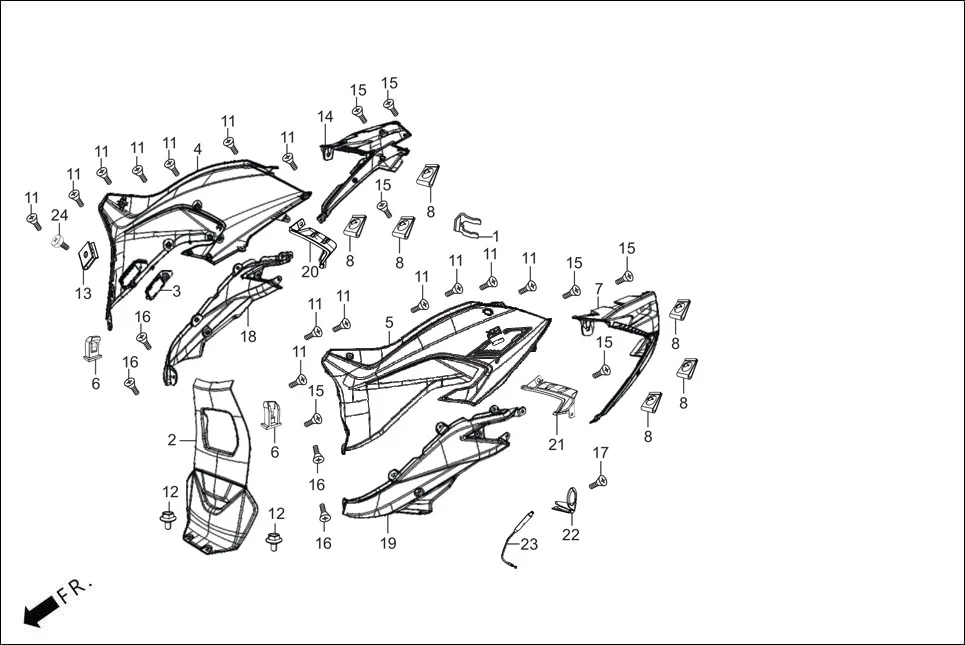

F-8-SE BODY COVER assembly diagram for Hero XOOM 110CC OBD2(Aug.,2025)

Parts in This Assembly (22)

Ref #Part NumberDescriptionQty
175582-KCW-870SET SPG, LOCK KEY1
280151-AAW-D00ACOVER CENTER A (MATT SHADOW GREY)1
380150-AAW-D00ASET CAP COMP GAUGE (MATT SHADOW GREY)1
483500-ACV-800ASET COVER BODY R (MATT SHADOW GREY)1
583600-ACV-800ASET COVER BODY L (MATT SHADOW GREY)1
690683-ABZ-000SLIDE CLIP2
783420-AAW-D00COVER BODY REAR L1
890344-AAW-000NUT CLIP 5MM6
1193903-35280SCREW, TAPPING, 5 X 1214
1290111-KPL-900BOLT, INNER COVER2
1390320-GC3-000NUT, SPRING, M51
1483320-AAW-D00COVER BODY REAR R1
1593903-34410SCREW, TAPPING, 4 X 16.6
1693903-35380SCREW TAPPING 5X164
1791509-GE2-760SCREW, WASHER, 5 X 11.51
1883530-AAW-D00PLATE BODY SIDE R1
1983630-AAW-D00PLATE BODY SIDE L1
2061357-AAW-D00GRILL BODY COVER R1
2161367-AAW-D00GRILL BODY COVER L1
2277244-ABW-000STAY SEAT LOCK CABLE1
2377244-AAW-D00CABLE SEAT LOCK B1
2490101-AAW-D00BOLT SPECIAL 5X121
